1. Introduktion: Betydningen af trykfartøjer
Definition og anvendelse:

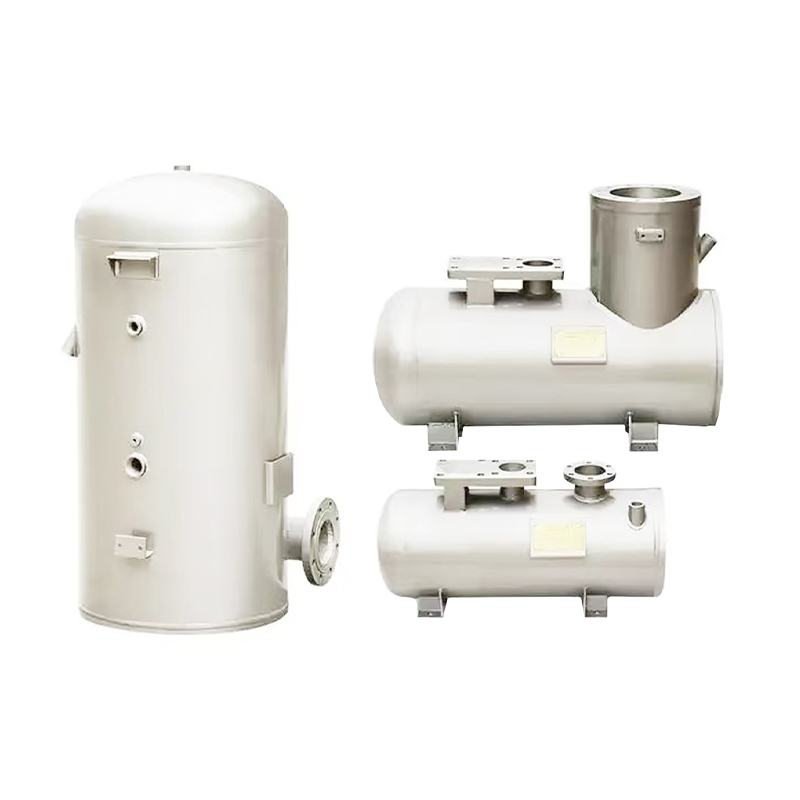

Trykfartøjer er containere, der kan modstå interne eller eksterne trykforskelle og bruges normalt til at opbevare gasser eller væsker. De er vidt brugt i det kemiske, olie, naturgas, strøm, farmaceutiske og andre industrier. F.eks. Er gasbeholdere i olieraffinaderier, reaktorer i kemiske planter og dampgeneratorer i atomkraftværker alle trykfartøjer.
Sikkerhedsrisici:
Da trykbeholdere normalt bruges til at modstå ekstremt høje tryk og temperaturer, kan deres fiasko føre til katastrofale konsekvenser såsom eksplosioner, lækager eller miljøforurening. Derfor er det afgørende at sikre en sikker drift af trykfartøjer for at forhindre ulykker.
Krav til overholdelse:
For at sikre sikkerhed har forskellige lande og regioner relevante regler og standarder, der specificerer design, fremstilling, inspektion og vedligeholdelseskrav til trykbeholdere. Trykfartøjer behøver ikke kun at opfylde disse standarder i designfasen, men regelmæssige inspektioner og test er også nøglen til at sikre deres langsigtede sikkerhed.
2. Nøgleformål med trykfartøjstest
Formålet med at teste trykfartøjer er at evaluere deres ydeevne og sikkerhed. Hovedmålene inkluderer:
Strukturel integritet:
Testen sikrer, at de vigtigste dele af fartøjet, såsom materialer, svejsninger, led osv., Ikke er beskadiget eller korroderet under langvarig brug og derved opretholde den samlede strukturelle integritet af fartøjet.
Performance -verifikation:
Evaluer, om beholderen kan modstå det specificerede tryk og temperatur under faktiske arbejdsvilkår for at undgå overbelastning under brug, hvilket resulterer i brud eller lækage.
Verifikation af overholdelse:
Sørg for, at trykfartøjet opfylder relevante nationale eller internationale standarder, såsom ASME, PD5500 osv., For at undgå juridisk ansvar og økonomiske risici forårsaget af manglende vedtagelse af inspektionen.
Vurdering af levetid:
Regelmæssig test og inspektion kan hjælpe med at forudsige det resterende liv i trykbeholderen, opdage potentielle problemer i tiden og undgå ulykker, når skibet når sin servicegrænse.
3. almindelige inspektionsmetoder til trykbeholdere
Følgende er adskillige almindeligt anvendte trykbeholderinspektions- og testmetoder, som hver har sine egne unikke applikationsscenarier:
Visuel inspektion:
Visuel inspektion er den mest basale metode, der normalt bruges til at detektere åbenlyse skader på ydersiden og tilgængelige overflader på beholderen, såsom revner, korrosion, ridser, deformation osv. Denne metode er enkel og let at bruge, men den kan normalt kun opdage overfladeproblemer og kan ikke trænge ind i beholderen.
Ultralydstest:
Ultralydstest kan detektere tykkelsen af beholdermaterialet, især til påvisning af graden af korrosion eller slid. Ultralydsreflektion kan bruges til at evaluere tykkelsesændringen af beholdervæggen og hjælpe med at bekræfte, om materialet opfylder designkravene, især i bunden af beholderen eller i rørledningen, som er tilbøjelige til korrosion.
Radiografisk test:
Røntgenprøvning er en ikke-destruktiv testmetode, der bruges til at kontrollere for defekter inde i beholderen, såsom bobler, revner eller andre interne strukturelle problemer i svejste led. Røntgenstråler kan trænge ind i beholdervæggen og danne et klart billede på billedpladen, hvilket afslører potentielle interne problemer. Denne metode kan give mere nøjagtige testresultater, men udstyrsomkostningerne er høje og kræver professionel drift.
Hydrostatisk test:
Hydrostatisk test er at fylde beholderen med vand og gradvist øge trykket til 1,5 eller 2 gange designtrykket for at kontrollere, om beholderen har lækager, deformation eller brud. På grund af vandets inkomprimerbarhed kan hydrostatisk test effektivt påvise sikkerhedsrisicierne ved beholderen. Denne metode bruges normalt, før containeren bruges for første gang eller under regelmæssige inspektioner.
Lækageprøvning:
Det bruges hovedsageligt til at kontrollere, om beholderen har små lækager. Lækketest bruger ofte gas (såsom nitrogen) eller væske (såsom helium) til at detektere, om beholderen har subtile lækager. Det er normalt kombineret med en helium lækningsdetektor eller andre præcisionsinstrumenter for at forbedre detektionens følsomhed.
Ikke -destruktiv testteknologi (NDT):
Ikke-destruktiv test inkluderer magnetisk partikelforsøg (MT), Eddy Current Testing (ET), Penetrant Testing (PT) osv. Disse metoder kan hurtigt og effektivt detektere overflade- og lav defekter i beholderen og er egnede til store inspektioner og højrisiko-containere.
4. Krav til overholdelse af trykfartøjer
Hvert land og region har strenge standarder og regler for design, fremstilling og test af trykbeholdere. Følgende er flere vigtige krav til overholdelsesoverholdelse:
ASME -kedel- og trykbeholderkode:
Dette er det mest anvendte trykbeholderdesign og fremstillingsstandard i verden. ASME -koden kræver, at designere overvejer faktorer som materialevalg, designtryk, svejsekvalitet, korrosionsbestandighed osv. Ved fremstilling af trykfartøjer. ASME -standarden specificerer også inspektions- og testprocedurerne for trykbeholdere for at sikre, at containeren opnår den forventede sikkerhed under brug.
PD5500 Standard:
Dette er design- og fremstillingsstandarden for trykfartøjer formuleret af Det Forenede Kongerige. PD5500 er hovedsageligt anvendelig til udstyr med høj tryk i olie-, gas- og kemiske industrier med fokus på designkrav, fremstillingsprocesstyring og inspektion og accept af trykbeholdere.
ISO 9001 og ISO 3834:
ISO 9001 er en kvalitetsstyringssystemstandard, der gælder for produktions- og inspektionsprocessen for trykbeholdere for at sikre, at alle produkter opfylder kvalitetskrav. ISO 3834 er en standard for svejsningskvalitet, der kræver, at producenter af trykbeholdere strengt kontrollerer svejsekvalitet under svejseprocessen for at sikre fartøjets langsigtede sikkerhed.
5. Bedste praksis til testkarstest og inspektion
Regelmæssig inspektion og test:
Regelmæssig inspektion og test er nøglen til at sikre sikkerheden ved trykbeholdere. Forskellige typer trykbeholdere kan have forskellige inspektionscyklusser, men generelt bør fartøjer inspiceres fuldt ud en gang om året, og inspektionsfrekvensen skal øges under særlige omstændigheder (såsom reparationer, ændringer eller ulykker).
Registreringstest resulterer i detaljer:
Alle testresultater skal registreres detaljeret, herunder testdato, testmetode, tester, testudstyr og problemer, der findes. Optagelse kan sikre, at status for trykbeholderen kan sammenlignes og spores i fremtidige inspektioner og giver et grundlag for efterfølgende reparationer og udskiftninger.
Moderne detektionsteknologi: Med udviklingen af videnskab og teknologi er intelligent detektionsudstyr og onlineovervågningssystemer gradvist blevet anvendt til styring af trykbeholdere. Ved at installere sensorer og realtidsovervågningssystemer kan unormale ændringer i trykbeholdere fanges i tid, potentielle problemer kan opdages på forhånd, og ulykker kan undgås.
6. Almindelige problemer og fejlfinding
Lækageproblem: Lækage er et af de almindelige problemer med trykbeholdere. Lækage forekommer normalt ved samlinger, svejsninger eller tætninger. Når du kontrollerer disse steder, er det den mest effektive metode at bruge lufttæt test eller vandtrykstest den mest effektive metode. At lappe det lækkende punkt eller udskifte tætningen er en almindelig behandlingsmetode.
Korrosionsproblem: Korrosion er en af de vigtigste årsager til trykfartøjssvigt. Korrosion kan forekomme inde i eller uden for beholderen, i syre- og alkalimiljø eller fugtigt miljø. Anti-korrosionsforanstaltninger inkluderer anvendelse af korrosionsbestandige materialer, belægningsbeskyttelse, regelmæssig rengøring og andre metoder.
Materiel træthed: Når trykfartøjer fungerer under langvarig højtryk og temperaturforhold, kan der forekomme materiel træthed, hvilket resulterer i revner eller deformation. Regelmæssig ultralydinspektion, røntgeninspektion og test af vandtryk kan effektivt opdage dette problem.
